Product Details:

Place of Origin: Dongguan China
Brand Name: UCHI
Certification: Completed
Model Number: 25S102

Payment & Shipping Terms:

Minimum Order Quantity: 1000PCS
Price: Negotiable
Packaging Details: Standard
Delivery Time: 3weeks
Payment Terms: T/T, Western Union
Supply Ability: 5000pcs
Get Best Price Contact Now

Detail Information

Action Temperature:  136C Working Voltage Range: 17Vac-750Vac
Working Temperature Range: -40 ℃ -+85 ℃ Safety Certification: UL,TUV,CQC
Optional: Equipped With Remote Signaling (IT)
Highlight:

IT Thermal Fuse Metail Oxide Varistor

,

25S112KIT Thermal Fuse Metail Oxide Varistor

,

25S112KIT Metal Oxide Varistor

Product Description

 Remote signaling (IT) Thermal Fuse Metail Oxide Varistor(TFMOV) 25S112KIT

Features

● This product is equipped with a built-in temperature
fuse, which can be disconnected when the varistor is
about to fail, protecting the circuit and preventing it
from catching fire or cracking. It can be equipped with
remote signaling (IT) and failure indication.
● Compliant with ROSH specifications and halogen-free
specifications.
● Action temperature: 136C
● Working voltage range: 17Vac-750Vac
● Working temperature range: -40 ℃ -+85 ℃
●Safety certification: UL in the United States, TUV in Germany, and
CQC
● Suitable for wave soldering

Applications

● New Energy
● TVSS Module
● Photovoltaic inverter
● Energy Storage
● Power supply
● Lighting
● Communication equipment
● Industrial control
● White goods
● Base station power supply 5G
● UPS Power supply

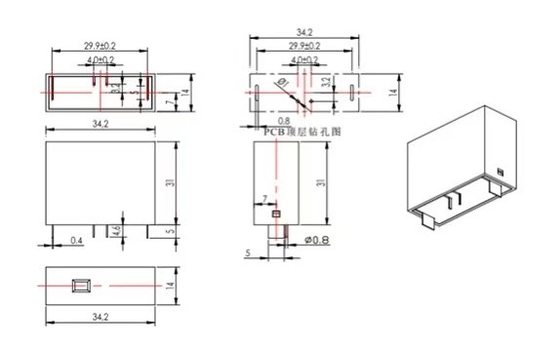

Structure and Dimensions
Remote Signaling IT  Thermal Fuse Metail Oxide Varistor TFMOV 25S112KIT 0
10S Series
Pin P3 optional, unit: (mm)


标称电压

Vn

L(±1.0) L1(±1.0) W(±1.0) H(±1.0) d(-0.05,± 1.0) F1(±0.5) F2(±0.5) F3(±0.5) F4(±0.5) F5(±0.5) F6(±0.5)
820~151 15 7 8.6 14 0.8 1.1 5.3 11.8 1.1 3.3 6.4
181~271 15 7 9.6 14 0.8 1.1 5.3 11.8 1.1 3.3 7.4
301~471 15 7 10.6 14 0.8 1.1 5.3 11.8 1.1 3.3 8.4
511~621 15 7 11.6 14 0.8 1.1 5.3 11.8 1.1 3.3 9.4
681~821 15 7 12.6 14 0.8 1.1 5.3 11.8 1.1 3.3 10.4
911~122 15 7 13.6 14 0.8 1.1 5.3 11.8 1.1 3.3 11.4



15S Series

Pin P3 optional, unit: (mm)



标称电压

Vn

L(±1.0) L1(±1.0) W(±1.0) H(±1.0) d(-0.05,± 1.0) F1(±0.5) F2(±0.5) F3(±0.5) F4(±0.5) F5(±0.5) F6(±0.5)
820~151 18.5 7 8.0 17 0.9 1.2 5.4 14.6 1.2 3.0 5.6
181~271 18.5 7 9.0 17 0.9 1.1 5.4 14.6 1.2 3.0 6.6
301~471 18.5 7 10.2 17 0.9 1.1 5.4 14.6 1.2 3.0 7.8
511~621 18.5 7 11.4 17 0.9 1.1 5.4 14.6 1.2 3.0 9.0
681~821 18.5 7 12.6 17 0.9 1.1 5.4 14.6 1.2 3.0 10.2
911~122 18.5 7 13.6 17 0.9 1.1 5.4 14.6 1.2 3.0 11.2



Remote Signaling IT  Thermal Fuse Metail Oxide Varistor TFMOV 25S112KIT 1

20S Series

Pin P3/P4/P5 optional, unit: (mm)



标称电压

Vn

L(±1.0) L1(±1.0) W(±1.0) H(±1.0) F1(±0.5) F2(±0.5) F3(±0.5) F4(±0.5) F5(±0.5) F6(±0.5) F7±0.5) F8±0.5) F9±0.5) d1/d2 (±0.05)
820~121 23.2 8.0 9.1 22.8 1.4 5.5 10.3 14.3 19.8 1.4 1.2 3.3 6.7 1.05/0.5
151~271 23.2 8.0 9.5 22.8 1.4 5.5 10.3 14.3 19.8 1.4 1.2 3.3 7.1 1.05/0.5
301~471 23.2 8.0 11 22.8 1.4 5.5 10.3 14.3 19.8 1.4 1.2 3.3 8.6 1.05/0.5
511~681 23.2 8.0 12 22.8 1.4 5.5 10.3 14.3 19.8 1.4 1.2 3.3 9.6 1.05/0.5
751~821 23.2 8.0 13 22.8 1.4 5.5 10.3 14.3 19.8 1.4 1.2 3.3 10.6 1.05/0.5
911~122 23.2 8.0 15.5 22.8 1.4 5.5 10.3 14.3 19.8 1.4 1.2 3.3 13.1 1.05/0.5





25S Series

Pin P3/P4/P5 optional, unit: (mm)

标称电压

Vn

L(±1.0) L1(±1.0) W(±1.0) H(±1.0) F1(±0.5) F2(±0.5) F3(±0.5) F4(±0.5) F5(±0.5) F6(±0.5) F7±0.5) F8±0.5) F9±0.5) d1/d2 (±0.05)
270~121 25.3 9.0 9.4 28 1.5 5.6 11.2 15.2 21.5 1.5 1.3 3.3 6.9 1.2/0.5
151~271 25.3 9.0 9.8 28 1.5 5.6 11.2 15.2 21.5 1.5 1.3 3.3 7.3 1.2/0.5
301~471 25.3 9.0 11.3 28 1.5 5.6 11.2 15.2 21.5 1.5 1.3 3.3 8.8 1.2/0.5
511~681 25.3 9.0 12.3 28 1.5 5.6 11.2 15.2 21.5 1.5 1.3 3.3 9.8 1.2/0.5
751~821 25.3 9.0 13.3 28 1.5 5.6 11.2 15.2 21.5 1.5 1.3 3.3 10.8 1.2/0.5
911~122 25.3 9.0 15.8 28 1.5 5.6 11.2 15.2 21.5 1.5 1.3 3.3 13.3 1.2/0.5



34S Series

Pin P3/P4/P5 optional, unit: (mm)

标称电压

Vn

L(±1.0) L1(±1.0) W(±1.0) H(±1.0) F1(±0.5) F2(±0.5) F3(±0.5) F4(±0.5) F5(±0.5) F6(±0.5) F7±0.5) F8±0.5) F9±0.5) d1/d2 (±0.05)
470~121 37.6 10 10 37 1.8 12.1 17.1 21.1 27.5 1.8 1.5 3.3 6.9 1.7/1.05
151~271 37.6 10 10.5 37 1.8 12.1 17.1 21.1 27.5 1.8 1.5 3.3 7.4 1.7/1.05
301~471 37.6 10 12 37 1.8 12.1 17.1 21.1 27.5 1.8 1.5 3.3 8.9 1.7/1.05
511~681 37.6 10 12.8 37 1.8 12.1 17.1 21.1 27.5 1.8 1.5 3.3 9.7 1.7/1.05
751~821 37.6 10 14 37 1.8 12.1 17.1 21.1 27.5 1.8 1.5 3.3 10.9 1.7/1.05
911~122 37.6 10 16.5 37 1.8 12.1 17.1 21.1 27.5 1.8 1.5 3.3 13.4 1.7/1.05



Electrical schematic diagram
Remote Signaling IT  Thermal Fuse Metail Oxide Varistor TFMOV 25S112KIT 2Remote Signaling IT  Thermal Fuse Metail Oxide Varistor TFMOV 25S112KIT 3



Electrical characteristics



TFMOV10S Series









Type



Mov Valtage

(@ 1mA DC)

Maximum Allowable Voltage

Max Clamping Valtage



(8/20μs)



Withstanding Surge Current

(8/20μs)



Rated Power



Energy



(10/1000μs)


  V1mA VAC(rms) Vdc VP IP Imax P Wmax
  (V) (V) (V) (V) (A) (KA) (W) (J)
TFMOV10S820K 82(74-90) 50 65 135 50 3 0.4 30
TFMOV10S101K 100(90-110) 60 85 165 50 3 0.4 35
TFMOV10S121K 120(108-132) 75 100 200 50 3 0.4 42
TFMOV10S151K 150(135-165) 95 125 250 50 6 0.6 53
TFMOV10S181K 180(162-198) 115 150 300 50 6 0.6 74
TFMOV10S201K 200 (180~220) 130 170 340 50 6 0.6 77
TFMOV10S221K 220 (198~242) 140 180 365 50 6 0.6 86
TFMOV10S241K 240 (216~264) 150 200 395 50 6 0.6 94
TFMOV10S271K 270 (243~297) 175 225 455 50 6 0.6 110
TFMOV10S301K 300 (270~330) 195 250 500 50 6 0.6 118
TFMOV10S331K 330 (297~363) 215 275 550 50 6 0.6 127
TFMOV10S361K 360 (324~396) 230 300 595 50 6 0.6 137
TFMOV10S391K 390 (351~429) 250 320 650 50 6 0.6 154
TFMOV10S431K 430 (387~473) 275 350 710 50 6 0.6 170
TFMOV10S471K 470 (423~517) 300 385 775 50 6 0.6 192
TFMOV10S511K 510 (459~561) 320 410 845 50 6 0.6 209
TFMOV10S561K 560 (504~616) 350 450 930 50 6 0.6 220
TFMOV10S621K 620 (558~682) 395 510 1025 50 6 0.6 231
TFMOV10S681K 680 (612~748) 420 560 1120 50 6 0.6 242
TFMOV10S751K 750 (675~825) 465 615 1240 50 6 0.6 247
TFMOV10S781K 780 (702~858) 485 640 1290 50 6 0.6 260
TFMOV10S821K 820 (738~902) 510 670 1355 50 6 0.6 270
TFMOV10S911K 910 (819~1001) 550 745 1500 50 6 0.6 280
TFMOV10S951K 950 (855~1045) 575 765 1570 50 6 0.6 290
TFMOV10S102K 1000(900-1100) 625 825 1650 50 6 0.6 305
TFMOV10S112K 1100(990~1210 680 895 1815 50 6 0.6 340



TFMOV15S Series











Type



Mov Valtage

(@ 1mA DC)



Maximum Allowable Voltage

Max Clamping Valtage

(8/20μs)



Withstanding Surge Current

(8/20μs)



Rated Power



Energy

(10/1000μs)


  V1mA VAC(rms) Vdc VP IP Imax P Wmax
  (V) (V) (V) (V) (A) (KA) (W) (J)
TFMOV15S820K 82(74-90) 50 65 135 75 5 0.6 43
TFMOV15S101K 100(90-110) 60 85 165 75 5 0.6 53
TFMOV15S121K 120(108-132) 75 100 200 75 5 0.6 64
TFMOV15S151K 150(135-165) 95 125 250 75 10 1.0 85
TFMOV15S181K 180(162-168) 115 150 300 75 10 1.0 96
TFMOV15S201K 200(180~220) 130 170 340 75 10 1.0 102
TFMOV15S221K 220(198~242) 140 180 365 75 10 1.0 125
TFMOV15S241K 240(216~264) 150 200 395 75 10 1.0 134
TFMOV15S271K 270(243~297) 175 225 455 75 10 1.0 158
TFMOV15S301K 300(270~330) 195 250 500 75 10 1.0 173
TFMOV15S331K 330(297~363) 215 275 550 75 10 1.0 185
TFMOV15S361K 360(324~396) 230 300 595 75 10 1.0 208
TFMOV15S391K 390(351~429) 250 320 650 75 10 1.0 224
TFMOV15S431K 430(387~473) 275 350 710 75 10 1.0 248
TFMOV15S471K 470(423~517) 300 385 775 75 10 1.0 280
TFMOV15S511K 510(459~561) 320 410 845 75 10 1.0 300
TFMOV15S561K 560(504~616) 350 450 930 75 10 1.0 310
TFMOV15S621K 620(558~682) 395 510 1025 75 10 1.0 310
TFMOV15S681K 680(612~748) 420 560 1120 75 10 1.0 320
TFMOV15S751K 750(675~825) 465 615 1240 75 10 1.0 335
TFMOV15S781K 780(702~858) 485 640 1290 75 10 1.0 350
TFMOV15S821K 820(738~902) 510 670 1355 75 10 1.0 400
TFMOV15S911K 910 (819~1001) 550 745 1500 75 10 1.0 450
TFMOV15S951K 950 (855~1045) 575 765 1570 75 10 1.0 500
TFMOV15S102K 1000 (900~1100) 625 825 1650 75 10 1.0 560
TFMOV15S112K 1100 (990~1210) 680 895 1815 75 10 1.0 610



TFMOV20S Series













Type





Mov Valtage



Maximum

Max Clampinp Voltage Withstanding



Rated



Energy

Surge Current
  (@ 1mA DC) Allowable Voltage (8/20μs) (8/20μs) Power (10/1000μs)

  V1mA VAC(rms) Vdc Vp Ip Imax P Wmax
  (V) (V) (V) (V) (A) (KA) (W) (J)
TFMOV20S270K 27(24-31) 17 22 53 25 3 0.4 23
TFMOV20S330K 33(30-36) 20 26 65 25 3 0.4 29
TFMOV20S390K 39(35-43) 25 31 77 25 3 0.4 33.5
TFMOV20S470K 47(42-52) 30 38 93 25 5 0.6 41
TFMOV20S560K 56(50-62) 35 45 110 25 5 0.6 49
TFMOV20S680K 68(61-75) 40 56 135 25 5 0.6 59
TFMOV20S820K 82(74-90) 50 65 135 150 20 1.0 67
TFMOV20S101K 100(90-110) 60 85 165 150 20 1.0 84
TFMOV20S121K 120(108-132) 75 100 200 150 20 1.0 102
TFMOV20S151K 150(135-165) 95 125 250 150 20 1.0 127
TFMOV20S181K 180(162-198) 115 150 300 150 20 1.0 156
TFMOV20S201K   200 (180~220) 130 170 340 150 20 1.0 170
TFMOV20S221K   220 (198~242) 140 180 360 150 20 1.0 185
TFMOV20S241K   240 (216~264) 150 200 395 150 20 1.0 200
TFMOV20S271K   270 (243~297) 175 225 455 150 20 1.0 285
TFMOV20S301K   300 (270~330) 195 250 500 150 20 1.0 310
TFMOV20S331K   330 (297~363) 215 275 550 150 20 1.0 325
TFMOV20S361K   360 (324~396) 230 300 595 150 20 1.0 340
TFMOV20S391K   390 (351~429) 250 320 650 150 20 1.0 360
TFMOV20S431K   430 (387~473) 275 350 710 150 20 1.0 440
TFMOV20S471K   470 (423~517) 300 385 775 150 20 1.0 490
TFMOV20S511K   510 (459~561) 320 410 845 150 20 1.0 530
TFMOV20S561K   560 (504~616) 350 450 930 150 20 1.0 560
TFMOV20S621K   620 (558~682) 395 510 1025 150 20 1.0 590
TFMOV20S681K   680 (612~748) 420 560 1120 150 20 1.0 620
TFMOV20S751K   750 (675~825) 465 615 1240 150 20 1.0 630
TFMOV20S781K   780 (702~858) 485 640 1290 150 20 1.0 675
TFMOV20S821K 820(738~902) 510 670 1355 150 20 1.0 690
TFMOV20S911K 910 (819~1001) 550 745 1500 150 20 1.0 715
TFMOV20S951K 950 (855~1045) 575 765 1570 150 20 1.0 740
TFMOV20S102K 1000 (900~1100) 625 825 1650 150 20 1.0 770
TFMOV20S112K 1100(990-1200) 680 895 1815 150 20 1.0 840
TFMOV20S122K 1200(1080-1320) 680 895 1815 150 20 1.0 840



TFMOV25S Series











Type

Mov Valtage



(@ 1mA DC)

Maximum Allowable Voltage

Max Clamping Voltage



(8/20μs)

Withstanding Surge Current

(8/20μs)

Rated Power

Energy



(10/1000μs)


  V1mA VAC(rms) Vdc VP IP Imax P Wmax
  (V) (V) (V) (V) (A) (KA) (W) (J)
TFMOV25S270K 27(24-31) 17 22 53 35 6 0.5 33
TFMOV25S330K 33(30-36) 20 26 65 35 8 0.6 42
TFMOV25S390K 39(35-43) 25 31 77 25 8 0.6 49
TFMOV25S470K 47(42-52) 30 38 93 25 8 0.6 60
TFMOV25S560K 56(50-62) 35 45 110 25 10 0.7 72
TFMOV25S680K 68(61-75) 40 56 135 25 10 0.7 85
TFMOV25S820K 82(74-90) 50 65 135 175 16 0.8 98
TFMOV25S101K 100(90-110) 60 85 165 175 16 0.8 122
TFMOV25S121K 121(108-132) 75 100 200 175 16 0.8 146
TFMOV25S151K 151(135-165) 95 125 250 175 16 0.8 185
TFMOV25S181K 181(162-198) 115 150 300 175 16 0.8 218
TFMOV25S201K 200 (180~220) 130 170 340 175 25 1.4 252
TFMOV25S221K 220 (198~242) 140 180 360 175 25 1.4 280
TFMOV25S241K 240 (216~264) 150 200 395 175 25 1.4 302
TFMOV25S271K 270 (243~297) 175 225 455 175 25 1.4 340
TFMOV25S301K 300 (270~330) 195 250 500 175 25 1.4 375
TFMOV25S331K 330 (297~363) 215 275 550 175 25 1.4 410
TFMOV25S361K 360 (324~396) 230 300 595 175 25 1.4 465
TFMOV25S391K 390 (351~429) 250 320 650 175 25 1.4 520
TFMOV25S431K 430 (387~473) 275 350 710 175 25 1.4 575
TFMOV25S471K 470 (423~517) 300 385 775 175 25 1.4 630
TFMOV25S511K 510 (459~561) 320 410 845 175 25 1.4 665
TFMOV25S561K 560 (504~616) 350 450 930 175 25 1.4 720
TFMOV25S621K 620 (558~682) 395 510 1020 175 25 1.4 790
TFMOV25S681K 680 (612~748) 420 560 1120 175 25 1.4 790
TFMOV25S751K 750 (675~825) 465 615 1235 175 25 1.4 825
TFMOV25S781K 780 (702~858) 485 640 1290 175 25 1.4 825
TFMOV25S821K 820 (738~902) 510 670 1355 175 25 1.4 840
TFMOV25S911K 910 (819~1001) 550 745 1500 175 25 1.4 900
TFMOV25S951K 950 (855~1045) 575 765 1570 175 25 1.4 900
TFMOV25S102K 1000 (900~1100) 625 825 1650 175 25 1.4 950
TFMOV25S112K 1100 (990~1210) 680 895 1815 175 25 1.4 1040



TFMOV34S Series







Type

Mov Voltage Maximum Max Clamping Voltage Withstanding Rated Energy
Surge Current
(@ 1mA DC) Allowable Voltage (8/20μs) (8/20μs) Power (10/1000μs)

  V1mA VAC(rms) Vdc VP IP Imax P Wmax
  (V) (V) (V) (V) (A) (KA) (W) (J)
TFMOV34S270K 27(24-31) 17 22 53 45 20 1.0 70
TFMOV34S330K 33(30-36) 20 26 65 55 20 1.0 80
TFMOV34S390K 39(35-43) 25 31 77 60 20 1.0 86
TFMOV34S470K 47(42-52) 30 38 93 60 20 1.0 96
TFMOV34S560K 56(50-62) 35 45 110 60 20 1.0 115
TFMOV34S680K 68(61-75) 40 56 135 60 20 1.0 136
TFMOV34S820K 82(74-90) 50 65 135 300 20 1.0 156
TFMOV34S101K 100(90-110) 60 85 165 300 30 1.0 195
TFMOV34S121K 121(108-132) 75 100 200 300 30 1.0 235
TFMOV34S151K 151(135-165) 95 125 250 300 40 1.4 296
TFMOV34S181K 181(162-198) 115 150 300 300 40 1.4 350
TFMOV34S201K 200 (180~220) 130 170 340 300 40 1.4 400
TFMOV34S221K 220 (198~242) 140 180 360 300 40 1.4 450
TFMOV34S241K 240 (216~264) 150 200 395 300 40 1.4 480
TFMOV34S271K 270 (243~297) 175 225 455 300 40 1.4 540
TFMOV34S301K 300 (270~330) 195 250 500 300 40 1.4 600
TFMOV34S331K 330 (297~363) 215 275 550 300 40 1.4 656
TFMOV34S361K 360 (324~396) 230 300 595 300 40 1.4 830
TFMOV34S391K 390 (351~429) 250 320 650 300 40 1.4 830
TFMOV34S431K 430 (387~473) 275 350 710 300 40 1.4 920
TFMOV34S471K 470 (423~517) 300 385 775 300 40 1.4 1000
TFMOV34S511K 510 (459~561) 320 410 845 300 40 1.4 1060
TFMOV34S561K 560 (504~616) 350 450 930 300 40 1.4 1150
TFMOV34S621K 620 (558~682) 395 510 1020 300 40 1.4 1250
TFMOV34S681K 680 (612~748) 420 560 1120 300 40 1.4 1250
TFMOV34S751K 750 (675~825) 465 615 1235 300 40 1.4 1280
TFMOV34S781K 780 (702~858) 485 640 1290 300 40 1.4 1300
TFMOV34S821K 820 (738~902) 510 670 1355 300 40 1.4 1300
TFMOV34S911K 910 (819~1001) 550 745 1500 300 40 1.4 1475
TFMOV34S951K 950 (855~1045) 575 765 1570 300 40 1.4 1500
TFMOV34S102K 1000 (900~1100) 625 825 1650 300 40 1.4 1550
TFMOV34S112K 1100 (990~1210) 680 895 1815 300 40 1.4 1750
TFMOV34S122K 1200 (1080~1320) 750 1000 1980 300 40 1.4 1800





Want to Know more details about this product

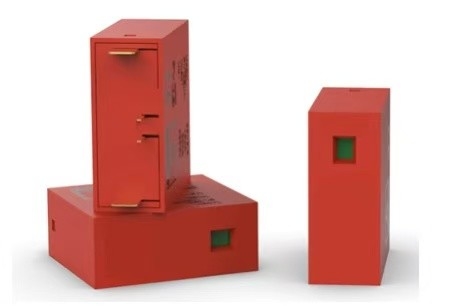

I am interested in Remote Signaling IT Thermal Fuse Metail Oxide Varistor TFMOV 25S112KIT could you send me more details such as type, size, quantity, material, etc.
Thanks!
Waiting for your reply.
