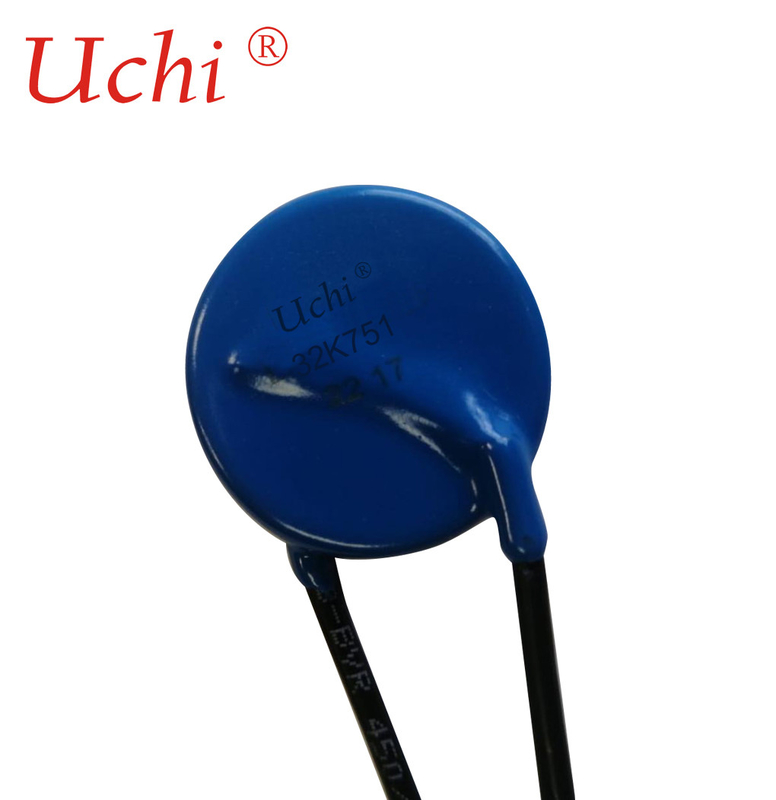

Large Current 32D751K NTC Thermistor For Limiting Inrush Current
Product Details:
| Place of Origin: | CHINA |
| Brand Name: | SHIHENG |
| Certification: | UL CQC TUV |
| Model Number: | 32D751K |
Payment & Shipping Terms:
| Minimum Order Quantity: | 1000PCS |
|---|---|
| Price: | Negotiable |
| Packaging Details: | Bulk |
| Delivery Time: | 7-10 days |
| Payment Terms: | T/T |
| Supply Ability: | 10000000PCS Per Month |
|
Detail Information |
|||
| Name: | NTC Thermistor | Series: | 32D751K |
|---|---|---|---|
| LEAKAGE CURRENT: | ≦30 (μA) | MAX ALLOWABLE VOLTAGE: | AC: 460(V) DC: 615(V) |
| High Light: | Large Current NTC Thermistor,32D751K NTC Thermistor,Limiting Inrush Current NTC Thermistor |
||
Product Description
Large Current 32D751K NTC Thermistor For Limiting Inrush Current
| Guangdong Uchi Electronics Co.,Ltd | ||||||||||||||||||||||||||||
| SPECIFICATION FOR APPROVAL | ||||||||||||||||||||||||||||
| Rev1.0 | SPECIFICATION | NO. | ||||||||||||||||||||||||||
| PART NO. |
UCHI-32D751K+Teflonwire | PAGE 1 OF 4 | ||||||||||||||||||||||||||
| DATE: 2022 年 12月 8日 | ||||||||||||||||||||||||||||
| 1.OUTLINE | ||||||||||||||||||||||||||||
| 1.1 | APPEARANCE | WITHOUT ANY CRACK, MARKING SHOULD BE CLEAR | ||||||||||||||||||||||||||
| 1.2 | DIMENSIONS | DIMENSIONS (mm) | ||||||||||||||||||||||||||
 |
D (max) | 36 | ||||||||||||||||||||||||||
| H (max) | 40 | |||||||||||||||||||||||||||
| K (max) | 4.0 | |||||||||||||||||||||||||||
| T (max) | 9.4 | |||||||||||||||||||||||||||
| d (±0. 1) | 1.3 | |||||||||||||||||||||||||||
| d1(±0.1) | 1.0 | |||||||||||||||||||||||||||
| F (±1.5) | 20 | |||||||||||||||||||||||||||
| L(min) | 35 | |||||||||||||||||||||||||||
| Epoxy Colour: Blue | ||||||||||||||||||||||||||||
| 2.ELETRICAL PARAMETER | ||||||||||||||||||||||||||||
| 2.1 | MAX ALLOWABLE VOLTAGE | AC: 460(V) | At 1mA DC | |||||||||||||||||||||||||
| DC: 615(V) | ||||||||||||||||||||||||||||
| 2.2 | VARISTOR VOLTAGE | 675-825(V) | V0. 1mA □ V1mA ■ | |||||||||||||||||||||||||
| 2.3 | RATED WATTAGE | 1.2(W) | ||||||||||||||||||||||||||
| 2.4 | MAX CLAMPING VOLTAGE | IP: 200(A) | Test Current Waveform 8/20 μs |
|||||||||||||||||||||||||
| Vc: 1240(V) | ||||||||||||||||||||||||||||
| 2.5 | WITHSTANDING SURGE CURRENT |
1Time 25000A | Test Current Waveform 8/20 μs |
|||||||||||||||||||||||||
| 2time 2000A | ||||||||||||||||||||||||||||
| 2.6 | MAX ENERGY | 620(J) | Test Current Waveform 10/1000 μs |
|||||||||||||||||||||||||
| 2.7 | TYPICAL CAPACITANCE | 2000(pf) | @1KHz | |||||||||||||||||||||||||
| 2.8 | LEAKAGE CURRENT | ≦30 (μA) | At 80% of Varistor Voltage | |||||||||||||||||||||||||
| 2.9 | NONLINEAR EXPONENT (α) | ≧20 | α=log log |
|||||||||||||||||||||||||
| 2.10 | TEMPERATURE COEFFICENT OF VARISTOR VOLTAGE |
≦ ±0.05%/C max |
Vc85C-Vc25C 1 Vcat25C × 60 × 100(％C) |
|||||||||||||||||||||||||
| 2.11 | IMPULSE LIFE | ≦±10%(V1mA) | Test Current Waveform 8/20 μs | |||||||||||||||||||||||||
| Guangdong Uchi Electronics Co.,Ltd SPECIFICATION FOR APPROVAL |
||||||||||||||||||||||||||||
| Rev1.0 | SPECIFICATION | NO. | ||||||||||||||||||||||||||
| PART NO. |
UCHI-32D751K(Teflonwire) | PAGE :2 OF 4 | ||||||||||||||||||||||||||
| DATE:2022 年 12月 8日 | ||||||||||||||||||||||||||||
| 3.PACKING | ||||||||||||||||||||||||||||
| 3.1 | Quantity | 100PCS | ||||||||||||||||||||||||||
| 3.2 | Packing Dimension | LP |
LP | 240max | ||||||||||||||||||||||||
| HP | 60 max | |||||||||||||||||||||||||||
| WP | 180max | |||||||||||||||||||||||||||
| Unit:mm | ||||||||||||||||||||||||||||
| 4.MATERIAL LIST | ||||||||||||||||||||||||||||
| 4.1 | Drawing | |
T e f l o n w i r e | |||||||||||||||||||||||||
| 4.2 | Material Chart RoHs | Item | Composition | Manufacturer | ||||||||||||||||||||||||
| Coating | Epoxy Resin | Made in China, and in line with the UL 94-V0 testing, meet the environmental requirements |
||||||||||||||||||||||||||
| Lead | Cp wire | Made in China, meet the environmental requirements |
||||||||||||||||||||||||||
| Electrode | Silver | Made in China, meet the environmental requirements |
||||||||||||||||||||||||||
| Disk | Zinc Oxide | Zip Over LLC | ||||||||||||||||||||||||||
| Solder | Sn:96.5%CU 0.5%Ag3.0% |
Made in China, meet the environmental requirements |
||||||||||||||||||||||||||
| 5. MARKING CODE | ||||||||||||||||||||||||||||
| |
||||||||||||||||||||||||||||
| Guangdong Uchi Electronics Co.,Ltd SPECIFICATION FOR APPROVAL |
||||||||||||||||||||||||||||
| Rev1.0 | SPECIFICATION | NO. | ||||||||||||||||||||||||||
| PART NO. |
UCHI-32D751K(Teflonwire | PAGE :3 OF 4 | ||||||||||||||||||||||||||
| DATE :2022 年 12月 8日 | ||||||||||||||||||||||||||||
| UL | CUL | VDE | CQC | |||||||||||||||||||||||||
| 6.MECHENICAL REQUIREMENTS | ||||||||||||||||||||||||||||
| 6.1 | Tensile of Terminations | No Outstanding Damage |
1.0Kgf; 10Sec. | |||||||||||||||||||||||||
| 6.2 | Bending of Terminations | No Outstanding Damage |
0.5Kgf；90°,3 Times | |||||||||||||||||||||||||
| 6.3 | Vibration | No Outstanding Damage |
Freq:10-55hz;Amp:0.75mm,1Min . |
|||||||||||||||||||||||||
| 6.4 | Solderability | Min. 95% of The Terminal Should Be Covered With Solder Uniformly |
Solder Temp:265±5C Immersed Time: ≤5Sec. |
|||||||||||||||||||||||||
| 6.5 | Resistance of soldering heat | △ V1mA/V1mA ≦±5% |
Solder Temp: 265±5C Immersed Time: 10±1Sec. |
|||||||||||||||||||||||||
| 7.ENVIRONMENTAL REQUIREMENTS | ||||||||||||||||||||||||||||
| 7.1 | High Temperature Storage | △V1mA/V1mA ≦±5% |
Ambient Temp: 125±2C Duration:1000h |
|||||||||||||||||||||||||
| 7.2 | Low Temperature Storage | △V1mA/V1mA ≦±5% |
Ambient Temp: -40±2C Duration:1000h |
|||||||||||||||||||||||||
| 7.3 | High Humidity Storage/Damp Heat |
△V1mA/V1mA ≦±5% |
Ambient Temp: 40±2C 90-95% R.H. Duration:1000h |
|||||||||||||||||||||||||
| 7.4 | Temperature Cycle | △V1mA/V1mA ≦±5% |
Step | Temperature (C) |
Period (min) |
|||||||||||||||||||||||
| 1 | -40±3 | 30 ±3 | ||||||||||||||||||||||||||
| 2 | Room Temp | 15 ±3 | ||||||||||||||||||||||||||
| 3 | 125±3 | 30 ±3 | ||||||||||||||||||||||||||
| 4 | Room Temp | 15 ±3 | ||||||||||||||||||||||||||
| 7.5 | High Temperature Load | △V1mA/V1mA ≦±10% |
Ambient temp:85±2C Duration:1000h Load: MAX. Allowable Voltage |
|||||||||||||||||||||||||
| 7.6 | High Humidity Load | △V1mA/V1mA ≦±10% |
Ambient Temp: 40±2C 90-95%R.H.Duration:1000H Load: MAX. Allowable Voltage |
|||||||||||||||||||||||||
| 7.7 | Operating Temperature Range | -40C ~ +85C | -40C ~ +85C | |||||||||||||||||||||||||
| 7.8 | Storage Temperature Range | -40C ~ +125C | -40C ~ +125C | |||||||||||||||||||||||||
| Guangdong Uchi Electronics Co.,Ltd SPECIFICATION FOR APPROVAL |
||||||||||||||||||||||||||||
| Rev1.0 | SPECIFICATION | NO. | ||||||||||||||||||||||||||
| PART NO. |
UCHI-32D751K Teflonwire | PAGE :4 OF 4 | ||||||||||||||||||||||||||
| DATE :2022 年 12月 8日 | ||||||||||||||||||||||||||||
| Soldering Recommendation | ||||||||||||||||||||||||||||
| Wave Lead Free Soldering Recommendation |
||||||||||||||||||||||||||||
| Recommendation Reworking Conditions with Soldering Iron |
||||||||||||||||||||||||||||
